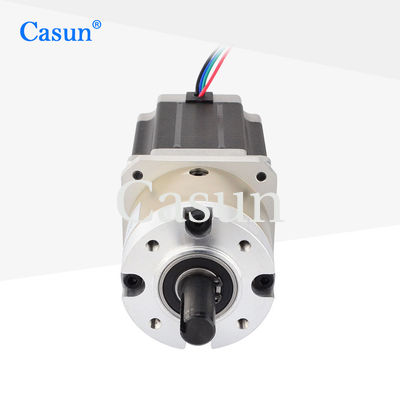

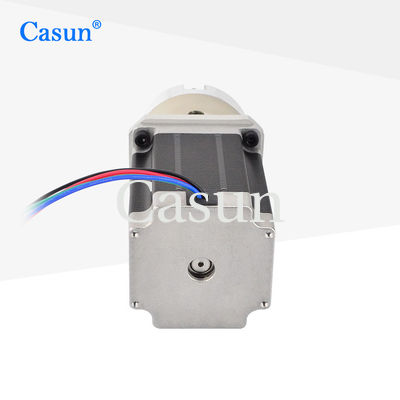

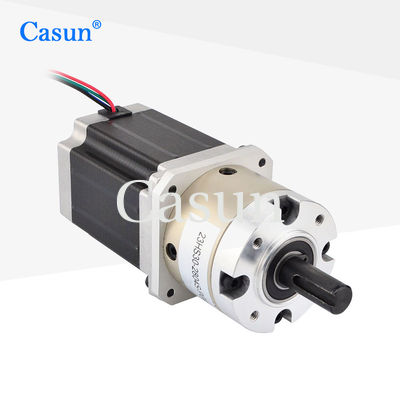

57X57mm NEMA 23 σύνδεσαν Stepper τη μηχανή με το πλανητικό κιβώτιο ταχυτήτων

NEMA23 57MMX57MM σύνδεσε Stepper τη μηχανή βημάτων μηχανών 1.89mN 1.4KG με το πλανητικό κιβώτιο ταχυτήτων

Η 42mm υβριδική Stepper σειρά μηχανών προσφέρει την ισχυρή ροπή εκμετάλλευσης σε ποικίλα μεγέθη.

Χρήση με έναν microstepping οδηγό για να μειώσει τη δόνηση και να επιτύχει το υψηλότερο ψήφισμα βημάτων.

Επιλέξτε μια έκδοση βασικών γραμμών ή ζητήστε την προσαρμοσμένη διαμόρφωσή σας.

Χαρακτηριστικά γνωρίσματα:

• Διπολικές ή unipolar εκδόσεις διαθέσιμες

• Υβριδική stepper κατασκευή

• Διαθέσιμος στις ενιαίες ή διπλές εκδόσεις άξονων

• CE και RoHS εγκεκριμένα

• Προσαρμογές κατόπιν αιτήσεως

Προδιαγραφές μηχανών

Προδιαγραφές λειτουργίας

Μηχανή

Γωνία βημάτων: 1.8°

Μέγιστη θερμοκρασία: 80°C μέγιστο

Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C

Θερμοκρασία -20 αποθήκευσης: °C σε 100°C

Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing

Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου

Αντίσταση μόνωσης: ωμ 100M σε 500 VDC

Διηλεκτρική δύναμη: 500 VDC για 1 λ.

Κιβώτιο εργαλείων

Υλικό κατοικίας: Μέταλλο
Συμπεριφορά στην παραγωγή: Ρουλεμάν
Max.Radial φορτίο (12mm από τη φλάντζα): ≤80N
Max.Shaft αξονικό φορτίο: ≤30N
Ακτινωτό παιχνίδι του άξονα (κοντά στη φλάντζα): ≤0.06mm
Αξονικό παιχνίδι του άξονα: ≤0.3mm
Σπασμωδική κίνηση No-load: 1.5°

Καμπύλες ροπής

Υποπρότυπα

Μεταφορτώστε

Εάν η τυποποιημένη μηχανή μας δεν μπορεί να ικανοποιήσει τις ανάγκες σας,

μπορούμε να προσαρμόσουμε τη μηχανή σύμφωνα με τις ανάγκες σας

Το προσαρμοσμένο περιεχόμενο περιλαμβάνει αλλά δεν περιορίζεται στους ειδικούς άξονες, τις παραμέτρους τυλίγματος, τις διαστάσεις εγκαταστάσεων, τα καλώδια μολύβδου με τις ειδικές απαιτήσεις, τους συνδετήρες, κ.λπ.

Επιλογές:
Κωδικοποιητής          |               Φρένο           |              Κιβώτιο ταχυτήτων            |           Άξονας

Παρακαλώ χτυπήστε το κουμπί «παίρνει ενός αποσπάσματος» για να μας πει κατωτέρω τις απαιτήσεις σας.
