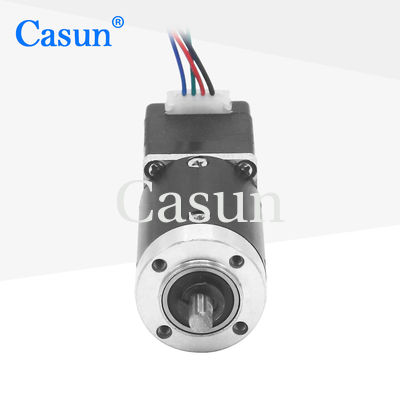

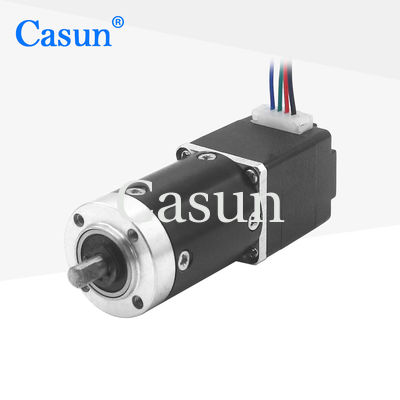

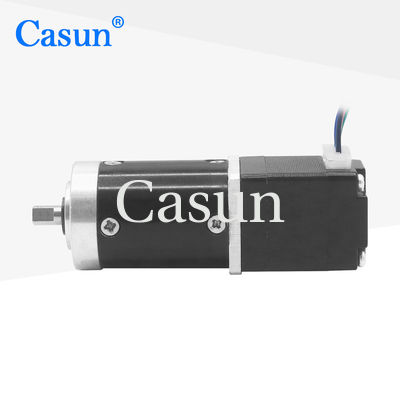

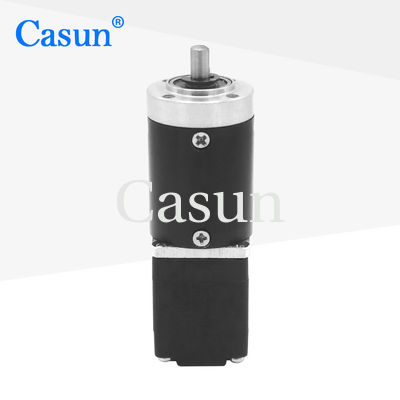

Το Casun 20x20x24.8mm NEMA 8 σύνδεσε Stepper τη μηχανή με το πλανητικό κιβώτιο ταχυτήτων

Το Casun 20x20x24.8mm NEMA 8 σύνδεσε Stepper τη μηχανή με το πλανητικό κιβώτιο ταχυτήτων

Ονομασία μάρκας:	Casun
Αριθμός μοντέλου:	B20SHD4701-14G1
Επικαιροποίηση:	1 τεμ
Τιμή:	$27.53-$30.53
Όροι πληρωμής:	D/a, t/t, l/c, d/p
Δυνατότητα Προμήθειας:	40000+PCS+μήνας

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ROHS,ISO

Λέξεις κλειδιά:

βηματικός κινητήρας με γρανάζια

Δυναμικό:

5.04V συνεχές ρεύμα

Βάρος:

0,08 KG

Γωνία βήματος (μοίρες):

1,8 Βαθμός

Αναλογία:

13.76:1

Προσαρμοσμένο:

Ο κινητήρας μπορεί να σχεδιαστεί και να κατασκευαστεί με εξατομικευμένο αίτημα.

Συσκευασία λεπτομέρειες:

Καρτόνι: 36x29x14cm

Επισημαίνω:

24.8mm NEMA 8 σύνδεσαν Stepper τη μηχανή

Το Casun NEMA 8 σύνδεσε Stepper τη μηχανή

stepper μηχανή με το πλανητικό κιβώτιο ταχυτήτων

Περιγραφή προϊόντων

Μηχανή βήματος 20mmx20mmx24.8mm Μικροσκοπικός κινητήρας βήματος με πλανητικό κιβώτιο ταχυτήτων για ιατρικό εξοπλισμό ομορφιάς

Η σειρά 42mm Hybrid Stepper Motor προσφέρει ισχυρή ροπή σε διάφορα μεγέθη.

Χρησιμοποιείται με οδηγό μικροπατάχματος για τη μείωση των δονήσεων και την επίτευξη υψηλότερης ανάλυσης βήματος.

Επιλέξτε μια βασική έκδοση ή ζητήστε τη δική σας προσαρμοσμένη διαμόρφωση.

Χαρακτηριστικά:

Διατίθενται διπολικές ή μονοπολικές εκδόσεις
Υβριδική κατασκευή βήμα προς βήμα
Διατίθεται σε μονο- ή διπλόξυλο εκδόσεις
Έγκριση CE και RoHS
Προσαρμογές κατόπιν αιτήματος

Μέγεθος

Προδιαγραφές κινητήρα

Αγγελούδι.	10,8 °
Μέγεθος σκελετού	20 χιλιοστά
Αριθμός φάσης	Φάση 2
Κατηγοριοποιημένο ρεύμα	0.24Amp
Στροφή διατήρησης	10mN.m
Αντίσταση	2 Ωμ
Δυνατότητα επαγωγής	5mH
Ινηρτία του περιστροφίου	2g-cm2
Βάρος του κινητήρα	00,08 κιλά
Ποσοστό μείωσης του κιβωτίου	13.76:1
Σύνδεση	Διαπολικό

Προδιαγραφές λειτουργίας

Μηχανή

Γωνία βήματος: 1,8°

Μέγιστη θερμοκρασία: μέγιστο 80°C

Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C

Θερμοκρασία αποθήκευσης -20 °C έως 100 °C

Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική

Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C

Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC

Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό

Κουτί μετατροπής

Υλικό στερέωσης: μετάλλιο
Κουρέματα στην έξοδο:Κουρέματα σφαίρας
Μέγιστο ακτινοβολικό φορτίο ((12 mm από τη φλάντσα): ≤ 80N
Μέγιστο αξονικό φορτίο άξονα: ≤ 30N
Ραδιακή διάταξη του άξονα (κοντά στην φλάντσα): ≤ 0,06 mm
Αξονική διαδρομή του άξονα: ≤ 0,3 mm
Αντίδραση στο μη φορτίο:1.5°

Στρογγυλοδρομικές καμπύλες

Υπομοντέλα

Μέγεθος κινητήρα	Μέγεθος του κιβωτίου ταχυτήτων	Ράιο	Αποτελεσματικότητα
34 χιλιοστά 40 χιλιοστά 48 mm 60 χιλιοστά	27.2 mm	3.71	90%
		5.18
	35 χιλιοστά	13.76	80%
		19.2
		26.8
	420,7 mm	51	70%
		71
		99.5
		139

Κατεβάστε

Αν ο τυποποιημένος κινητήρας μας δεν μπορεί να ανταποκριθεί στις ανάγκες σας,

Μπορούμε να προσαρμόσουμε τον κινητήρα σύμφωνα με τις ανάγκες σας.

Το εξατομικευμένο περιεχόμενο περιλαμβάνει, μεταξύ άλλων, ειδικούς άξονες, παραμέτρους περιστροφής, διαστάσεις εγκατάστασης, καλώδια μόλυβδου με ειδικές απαιτήσεις, συνδέσμους κλπ.

Επιλογές:
Κωδικοποιητής... φρένο... κιβώτιο ταχυτήτων... άξονας.

Το Casun 20x20x24.8mm NEMA 8 σύνδεσε Stepper τη μηχανή με το πλανητικό κιβώτιο ταχυτήτων 1

Παρακαλώ κάντε κλικ στο "Βρες μια προσφορά." κουμπί κάτω για να μας πείτε τις απαιτήσεις σας.
