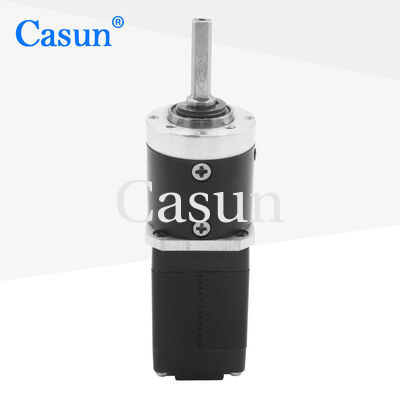

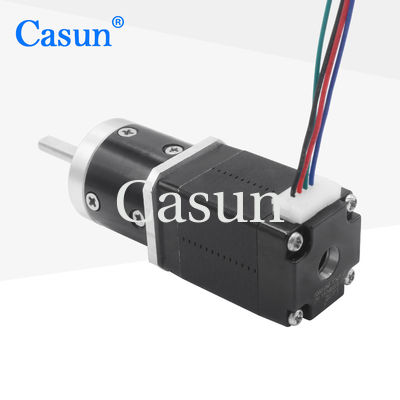

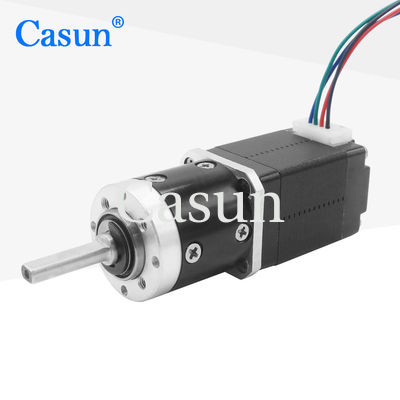

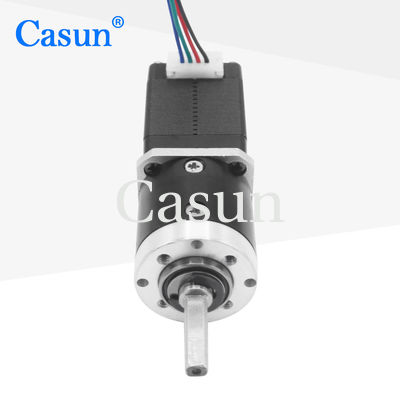

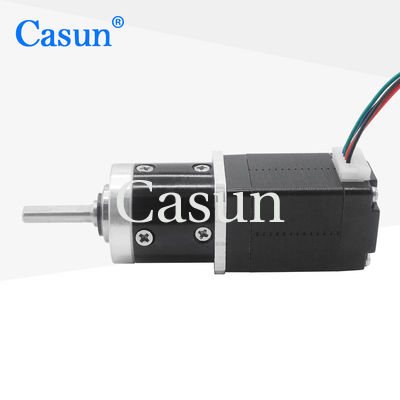

3.9V 20mN NEMA 8 σύνδεσε Stepper τη μηχανή 20x20X33mm αναλογία 5.2:1

3.9V 20mN NEMA 8 σύνδεσε Stepper τη μηχανή 20x20X33mm αναλογία 5.2:1

Ονομασία μάρκας:	Casun
Αριθμός μοντέλου:	Β20SHD4501-5G
Επικαιροποίηση:	1pc
Τιμή:	$28.46-$31.46
Όροι πληρωμής:	D/A, T/T, L/C, D/P
Δυνατότητα Προμήθειας:	40000+PCS+Month

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ROHS,ISO

Κλειστές λέξεις:

Συνδεμένη Stepper μηχανή

Τετάρτη:

3.9V συνεχές ρεύμα

Γωνία βημάτων (βαθμοί):

1,8 βαθμός

Αναλογία:

5.2:1

Customized:

The motor can be designed &manufactured with customized request.

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο: 36x29x14 εκ

Επισημαίνω:

20mN NEMA 8 σύνδεσε Stepper τη μηχανή

3.9V NEMA 8 σύνδεσε Stepper τη μηχανή

Συνδεμένη Stepper μηχανή 20x20X33mm

Περιγραφή προϊόντων

Τεταμομηχανές βήματος 20mmx20mmX33mm 3.9V 20mN αναλογία 5.21 χαμηλού κόστους βήμα κινητήρα

Η σειρά 42mm Hybrid Stepper Motor προσφέρει ισχυρή ροπή σε διάφορα μεγέθη.

Χρησιμοποιείται με οδηγό μικροπατάχματος για τη μείωση των δονήσεων και την επίτευξη υψηλότερης ανάλυσης βήματος.

Επιλέξτε μια βασική έκδοση ή ζητήστε τη δική σας προσαρμοσμένη διαμόρφωση.

Χαρακτηριστικά:

Διατίθενται διπολικές ή μονοπολικές εκδόσεις
Υβριδική κατασκευή βήμα προς βήμα
Διατίθεται σε μονο- ή διπλόξυλο εκδόσεις
Έγκριση CE και RoHS
Προσαρμογές κατόπιν αιτήματος

Μέγεθος

Προδιαγραφές κινητήρα

Αγγελούδι.	10,8 °
Μέγεθος σκελετού	28 χιλιοστά
Αριθμός φάσης	Φάση 2
Κατηγοριοποιημένο ρεύμα	0.6Amp
Στροφή διατήρησης	20mN.m
Αντίσταση	6.5 ωμ
Δυνατότητα επαγωγής	2.2mH
Ινηρτία του περιστροφίου	9g-cm2
Βάρος του κινητήρα	0.2kg
Ποσοστό μείωσης του κιβωτίου	5.2:1
Σύνδεση	Διαπολικό

Προδιαγραφές λειτουργίας

Μηχανή

Γωνία βήματος: 1,8°

Μέγιστη θερμοκρασία: μέγιστο 80°C

Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C

Θερμοκρασία αποθήκευσης -20 °C έως 100 °C

Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική

Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C

Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC

Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό

Κουτί μετατροπής

Υλικό στερέωσης: μετάλλιο
Κουρέματα στην έξοδο:Κουρέματα σφαίρας
Μέγιστο ακτινοβολικό φορτίο ((12 mm από τη φλάντσα): ≤ 80N
Μέγιστο αξιακό φορτίο άξονα: ≤ 30N
Ραδιακή διαφορά του άξονα (κοντά στην φλάντσα): ≤ 0,06 mm
Αξιακή διαφορά του άξονα: ≤0,3 mm
Αντίδραση στο μη φορτίο:1.5°

Στρογγυλοδρομικές καμπύλες

Υπομοντέλα

Μέγεθος κινητήρα	Μέγεθος του κιβωτίου ταχυτήτων	Ράιο	Αποτελεσματικότητα
34 χιλιοστά 40 χιλιοστά 48 mm 60 χιλιοστά	27.2 mm	3.71	90%
		5.18
	35 χιλιοστά	13.76	80%
		19.2
		26.8
	420,7 mm	51	70%
		71
		99.5
		139

Κατεβάστε

Αν ο τυποποιημένος κινητήρας μας δεν μπορεί να ανταποκριθεί στις ανάγκες σας,

Μπορούμε να προσαρμόσουμε τον κινητήρα σύμφωνα με τις ανάγκες σας.

Το εξατομικευμένο περιεχόμενο περιλαμβάνει, μεταξύ άλλων, ειδικούς άξονες, παραμέτρους περιστροφής, διαστάσεις εγκατάστασης, καλώδια μόλυβδου με ειδικές απαιτήσεις, συνδέσμους κλπ.

Επιλογές:
Κωδικοποιητής... φρένο... κιβώτιο ταχυτήτων... άξονας.

3.9V 20mN NEMA 8 σύνδεσε Stepper τη μηχανή 20x20X33mm αναλογία 5.2:1 1

Παρακαλώ κάντε κλικ στο "Βρες μια προσφορά." κουμπί κάτω για να μας πείτε τις απαιτήσεις σας.
