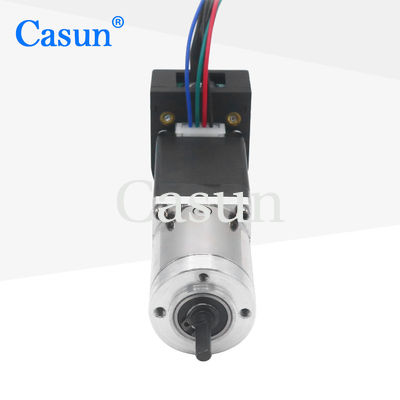

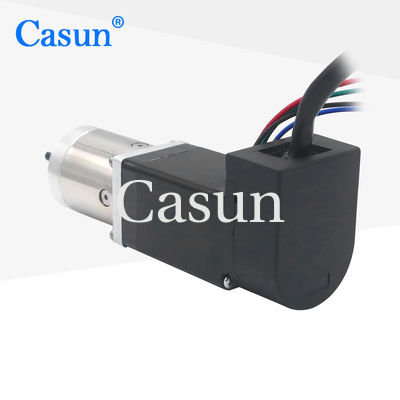

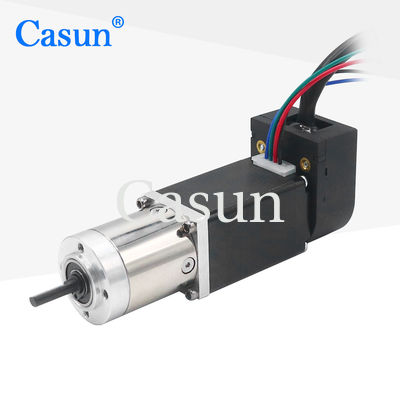

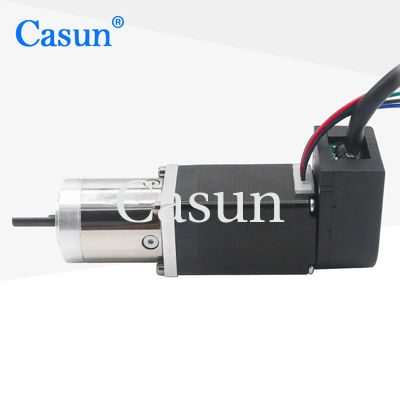

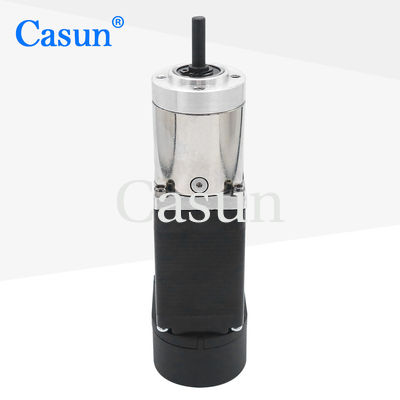

28x28mm NEMA 11 σύνδεσαν Stepper την υψηλή ροπή 95mN.M μηχανών διπολική

28x28mm NEMA 11 σύνδεσαν Stepper την υψηλή ροπή 95mN.M μηχανών διπολική

Ονομασία μάρκας:	Casun
Αριθμός μοντέλου:	28SHD4401-19GQ
Επικαιροποίηση:	1pc
Τιμή:	$27.23-$30.23
Όροι πληρωμής:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ROHS,ISO

Λέξεις κλειδί:

Συνδεμένη Stepper μηχανή

Τάση:

4.56V συνεχές ρεύμα

Γωνία βημάτων (βαθμοί):

1,8 βαθμός

Αναλογία:

14:1

Customized:

The motor can be designed &manufactured with customized request.

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο: 36x29x14cm

Επισημαίνω:

28x28mm NEMA 11 που συνδέονται

28x28mm σύνδεσαν Stepper τη μηχανή

Stepper υψηλή ροπή 95mN.M μηχανών

Περιγραφή προϊόντων

nema 11 stepper 28mm x28mm μηχανή με την πλανητική stepper κιβωτίων ταχυτήτων μικρή υψηλή ροπή μηχανών

Η 42mm υβριδική Stepper σειρά μηχανών προσφέρει την ισχυρή ροπή εκμετάλλευσης σε ποικίλα μεγέθη.

Χρήση με έναν microstepping οδηγό για να μειώσει τη δόνηση και να επιτύχει το υψηλότερο ψήφισμα βημάτων.

Επιλέξτε μια έκδοση βασικών γραμμών ή ζητήστε την προσαρμοσμένη διαμόρφωσή σας.

Χαρακτηριστικά γνωρίσματα:

Διπολικές ή unipolar εκδόσεις διαθέσιμες
Υβριδική stepper κατασκευή
Διαθέσιμος στις ενιαίες ή διπλές εκδόσεις άξονων
CE και RoHS εγκεκριμένα
Προσαρμογές κατόπιν αιτήσεως

Διαστάσεις

Προδιαγραφές μηχανών

Άγγελος βημάτων	1.8 °
Μέγεθος Fram	28mm
Αριθμός φάσης	2 - φάση
Εκτιμημένο ρεύμα	0.67Amp
Κράτημα της ροπής	95mN.m
Αντίσταση	6.8ohm
Αυτεπαγωγή	4.9mH
Αδράνεια στροφέων	9g-εκατ. ²
Βάρος μηχανών	0.16kg
Αναλογία μείωσης εργαλείων	19.2:1
Σύνδεση	Διπολικός

Προδιαγραφές λειτουργίας

Μηχανή

Γωνία βημάτων: 1.8°

Μέγιστη θερμοκρασία: 80°C μέγιστο

Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C

Θερμοκρασία -20 αποθήκευσης: °C σε 100°C

Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing

Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου

Αντίσταση μόνωσης: ωμ 100M σε 500 VDC

Διηλεκτρική δύναμη: 500 VDC για 1 λ.

Κιβώτιο εργαλείων

Υλικό κατοικίας: Μέταλλο
Συμπεριφορά στην παραγωγή: Ρουλεμάν
Max.Radial φορτίο (12mm από τη φλάντζα): ≤80N
Max.Shaft αξονικό φορτίο: ≤30N
Ακτινωτό παιχνίδι του άξονα (κοντά στη φλάντζα): ≤0.06mm
Αξονικό παιχνίδι του άξονα: ≤0.3mm
Σπασμωδική κίνηση No-load: 1.5°

Καμπύλες ροπής

Υποπρότυπα

Μήκος μηχανών	Μήκος του κιβωτίου ταχυτήτων	Raio	Αποδοτικότητα
34 χιλ. 40 χιλ. 48 χιλ. 60 χιλ.	27,2 χιλ.	3.71	90%
		5.18
	35 χιλ.	13.76	80%
		19.2
		26.8
	42,7 χιλ.	51	70%
		71
		99.5
		139

Μεταφορτώστε

Εάν η τυποποιημένη μηχανή μας δεν μπορεί να ικανοποιήσει τις ανάγκες σας,

μπορούμε να προσαρμόσουμε τη μηχανή σύμφωνα με τις ανάγκες σας

Το προσαρμοσμένο περιεχόμενο περιλαμβάνει αλλά δεν περιορίζεται στους ειδικούς άξονες, τις παραμέτρους τυλίγματος, τις διαστάσεις εγκαταστάσεων, τα καλώδια μολύβδου με τις ειδικές απαιτήσεις, τους συνδετήρες, κ.λπ.

Επιλογές:
Κωδικοποιητής | Φρένο | Κιβώτιο ταχυτήτων | Άξονας

28x28mm NEMA 11 σύνδεσαν Stepper την υψηλή ροπή 95mN.M μηχανών διπολική 1

Παρακαλώ χτυπήστε το κουμπί «παίρνει ενός αποσπάσματος» για να μας πει κατωτέρω τις απαιτήσεις σας.
