Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROSH,ISO |
Αριθμό μοντέλου | 42SHD4269-22BH |

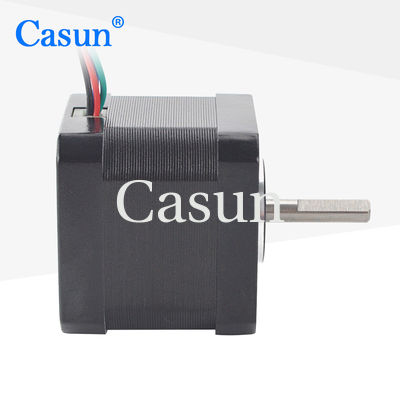

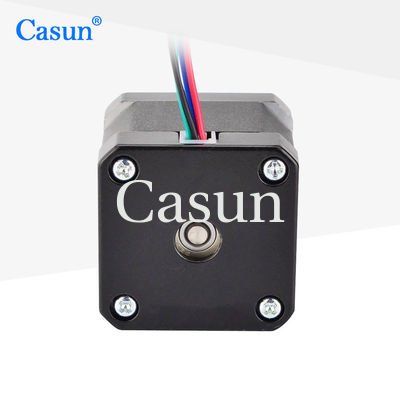

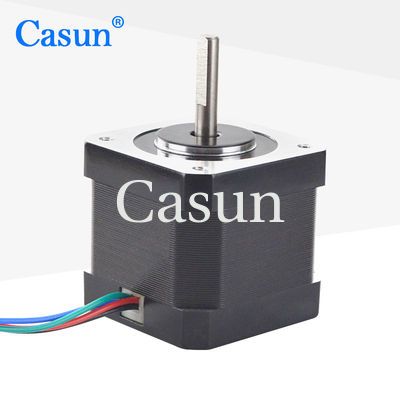

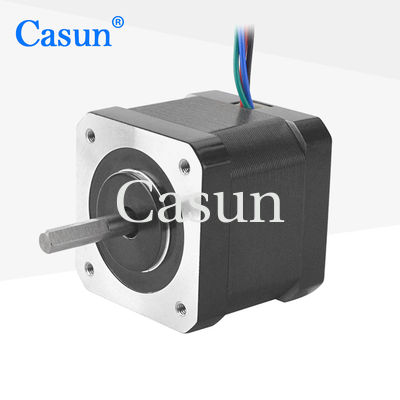

Ο βηματικός κινητήρας NEMA 17 έχει υψηλή ικανότητα εξόδου στατικής ροπής και δεν επηρεάζεται από αλλαγές φορτίου.
Χρησιμοποιήστε το με ένα πρόγραμμα οδήγησης microstepping για να μειώσετε τους κραδασμούς και να επιτύχετε υψηλότερη ανάλυση βημάτων.
Επιλέξτε μια βασική έκδοση ή ζητήστε τη δική σας προσαρμοσμένη διαμόρφωση.
Χαρακτηριστικά:
Βήμα Άγγελος |
1,8° |
Μέγεθος καρέ |
40 χλστ |
Αριθμός Φάσης |
2 Φάση |
Ονομαστικό ρεύμα |
1.2 Α |
Ροπή συγκράτησης |
450 mN.m |
Αντίσταση |
6,4 ohm |
Επαγωγή |
9,0 mH |
Αδράνεια ρότορα |
57 g-cm² |
Βάρος κινητήρα |
0,3 κιλά |
Αριθμός οδηγών |
4 |
Σύνδεση |
Διπολικός |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία :80°C μέγιστη
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20: °C έως 100 °C
Εύρος υγρασίας (%): 85% ή λιγότερο, χωρίς συμπύκνωση
Μόνωση μαγνητικού σύρματος: Κατηγορία B 130 μοίρες C
Αντίσταση μόνωσης: 100M Ohm στα 500 VDC
Διηλεκτρική Αντοχή: 500 VDC για 1 λεπτό
Μοντέλο | Ροπή συγκράτησης | Βήμα Γωνία | Μήκος κινητήρα | Τύπος άξονα | Ονομαστικό ρεύμα |
42SHD4950 | 0,13 Nm | 1,8° | 20 mm | D Άξονας-20mm | 1,0Α |
42SHD4003 | 0,26 Nm | 1,8° | 34 χιλιοστά | D Άξονας-20mm | 0,4Α |
42SHD0261 | 0,45 Nm | 1,8° | 40 χλστ | D Άξονας-20mm | 1,68Α |
42SHD4425 | 0,59 Nm | 1,8° | 48 χιλιοστά | D Άξονας-24mm | 2,0Α |
42SHD4813 | 0,8 Nm | 1,8° | 60 χιλιοστά | D Άξονας-24mm | 2.1Α |
Κατεβάστε
Κωδικοποιητής |
Φρένο |
Κιβώτιο ταχυτήτων |
Αξονας |
