【42SHD4002】 Casun 2 φάση 1,8 βαθμός NEMA 17 να περπατήσει μηχανή 34mm σώμα με την πιστοποίηση CE του ISO

【42SHD4002】 Casun 2 φάση 1,8 βαθμός NEMA 17 να περπατήσει μηχανή 34mm σώμα με την πιστοποίηση CE του ISO

Ονομασία μάρκας:	Casun
Αριθμός μοντέλου:	42SHD4002-24BH
Επικαιροποίηση:	1pc
Τιμή:	$3.14-$5
Όροι πληρωμής:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ROSH,ISO

Άγγελος βημάτων:

1.8°

Κράτημα της ροπής:

300mN.m

Ρεύμα:

0.55A

Μήκος μηχανών:

34mm

Άξονας:

Αλέθοντας τον επίπεδο άξονα 24mm μήκος

Customized:

The motor can be designed &manufactured with customized request.

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο: 36x29x14cm

Επισημαίνω:

34mm σώμα NEMA 17 βήμα κινητήρα

2 φάσης NEMA 17 σταδιακός κινητήρας

Περιγραφή προϊόντων

Η 42mm υβριδική Stepper σειρά μηχανών προσφέρει την ισχυρή ροπή εκμετάλλευσης σε ποικίλα μεγέθη.

Χρήση με έναν microstepping οδηγό για να μειώσει τη δόνηση και να επιτύχει το υψηλότερο ψήφισμα βημάτων.

Επιλέξτε μια έκδοση βασικών γραμμών ή ζητήστε την προσαρμοσμένη διαμόρφωσή σας.

Χαρακτηριστικά γνωρίσματα:

Διπολικές ή unipolar εκδόσεις διαθέσιμες
Υβριδική stepper κατασκευή
Διαθέσιμος στις ενιαίες ή διπλές εκδόσεις άξονων
CE και RoHS εγκεκριμένα
Προσαρμογές κατόπιν αιτήσεως

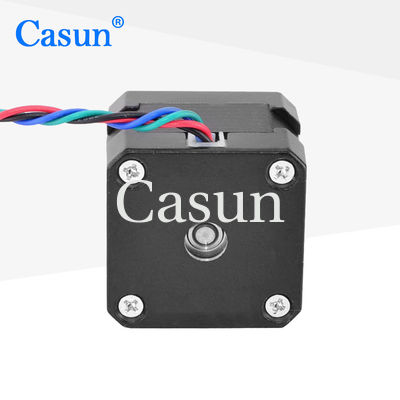

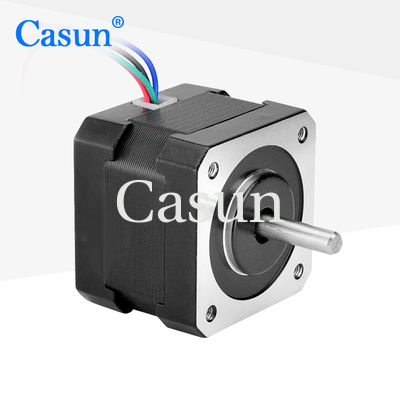

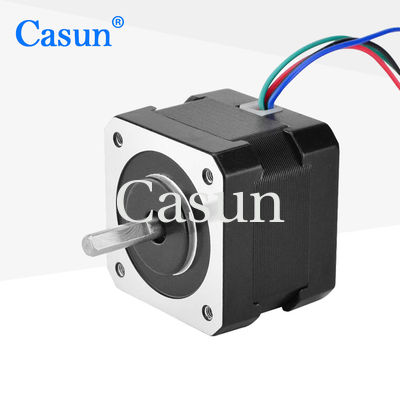

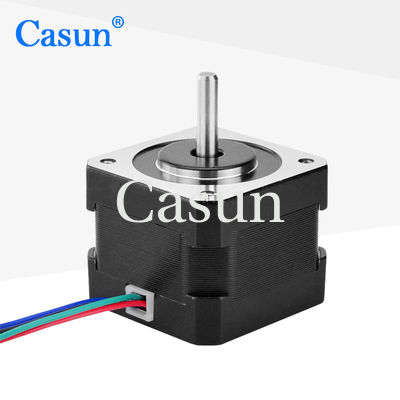

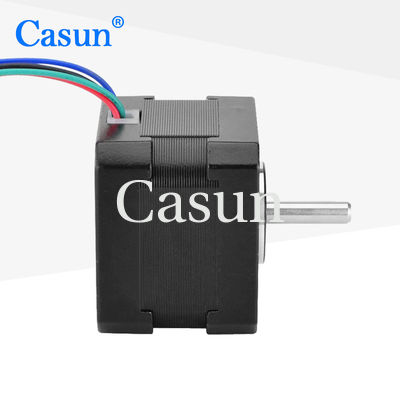

Εμφάνιση

【42SHD4002】 Casun 2 φάση 1,8 βαθμός NEMA 17 να περπατήσει μηχανή 34mm σώμα με την πιστοποίηση CE του ISO 0

Διαστάσεις

【42SHD4002】 Casun 2 φάση 1,8 βαθμός NEMA 17 να περπατήσει μηχανή 34mm σώμα με την πιστοποίηση CE του ISO 1

Προδιαγραφές μηχανών

Άγγελος βημάτων	1.8 °
Μέγεθος Fram	42 χιλ.
Αριθμός φάσης	2 - φάση
Εκτιμημένο ρεύμα	0,55 Α
Κράτημα της ροπής	300 mN.m
Αντίσταση	22 ωμ
Αυτεπαγωγή	28 mH
Αδράνεια στροφέων	38 γ-εκατ. ²
Βάρος μηχανών	0,2 κλ
Αριθμός μολύβδων	4
Σύνδεση	Διπολικός

Προδιαγραφές λειτουργίας

Γωνία βημάτων: 1.8°

Μέγιστη θερμοκρασία: 80°C μέγιστο

Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C

Θερμοκρασία -20 αποθήκευσης: °C σε 100°C

Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing

Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου

Αντίσταση μόνωσης: ωμ 100M σε 500 VDC

Διηλεκτρική δύναμη: 500 VDC για 1 λ.

Καμπύλες ροπής

Υποπρότυπα

Πρότυπο	Κράτημα της ροπής	Γωνία βημάτων	Μήκος μηχανών	Τύπος άξονα	Εκτιμημένο ρεύμα
42SHD4950	0.13N.m	1.8°	20mm	Δ άξονας-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Δ άξονας-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Δ άξονας-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Δ άξονας-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Δ άξονας-24mm	2.1A

Μεταφορτώστε

Εάν η τυποποιημένη μηχανή μας δεν μπορεί να ικανοποιήσει τις ανάγκες σας,

μπορούμε να προσαρμόσουμε τη μηχανή σύμφωνα με τις ανάγκες σας

Το προσαρμοσμένο περιεχόμενο περιλαμβάνει αλλά δεν περιορίζεται στους ειδικούς άξονες, τις παραμέτρους τυλίγματος, τις διαστάσεις εγκαταστάσεων, τα καλώδια μολύβδου με τις ειδικές απαιτήσεις, τους συνδετήρες, κ.λπ.

Επιλογές:

Κωδικοποιητής	Φρένο	Κιβώτιο ταχυτήτων	Άξονας

Παρακαλώ χτυπήστε το κουμπί «παίρνει ενός αποσπάσματος» για να μας πει κατωτέρω τις απαιτήσεις σας.
