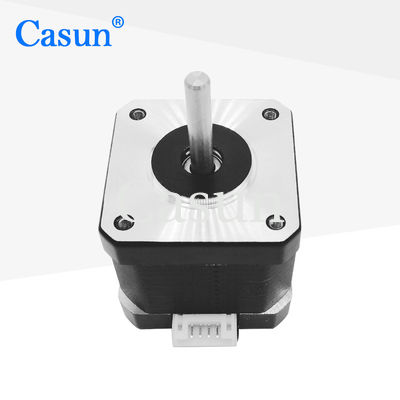

Η σειρά 42mm Hybrid Stepper Motor Series προσφέρει ισχυρή ροπή διατήρησης σε διάφορα μεγέθη.
Χρησιμοποιείται σε κλωστοϋφαντουργικά μηχανήματα για τον έλεγχο της έντασης των νήμων, της τροφοδοσίας των υφασμάτων και της τοποθέτησης των ψαλιδιών.
Χαρακτηριστικά:
Αγγελούδι. |
10,8 ° |
Μέγεθος σκελετού |
42 mm |
Αριθμός φάσης |
Φάση 2 |
Κατηγοριοποιημένο ρεύμα |
1.68 Α |
Στροφή διατήρησης |
360 mN.m. |
Αντίσταση |
1.65 Ωμ |
Δυνατότητα επαγωγής |
3.2 mH |
Ινηρτία του περιστροφίου |
57 g-cm2 |
Βάρος του κινητήρα |
0.24 κιλά |
Αριθμός οδηγιών |
4 |
Σύνδεση |
Διαπολικό |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Σχήμα | Στροφή διατήρησης | Γωνία βήματος | Μέγεθος κινητήρα | Τύπος Άξονα | Κατηγοριοποιημένο ρεύμα |
42SHD4950 | 0.13N.m. | 10,8° | 20 χιλιοστά | D Άξονας 20 mm | 1.0Α |
42SHD4003 | 0.26N.m. | 10,8° | 34 χιλιοστά | D Άξονας 20 mm | 0.4Α |
42SHD0261 | 0.45N.m. | 10,8° | 40 χιλιοστά | D Άξονας 20 mm | 1.68Α |
42SHD4425 | 0.59N.m. | 10,8° | 48 χιλιοστά | D Άξονας 24 mm | 2.0Α |
42SHD4813 | 00,8 Ν.μ. | 10,8° | 60 χιλιοστά | D Άξονας 24 mm | 2.1Α |
