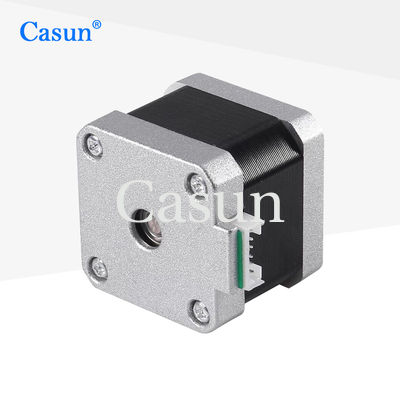

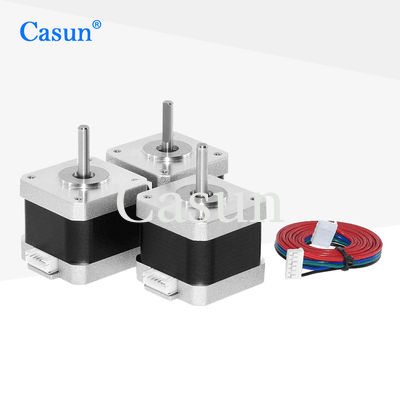

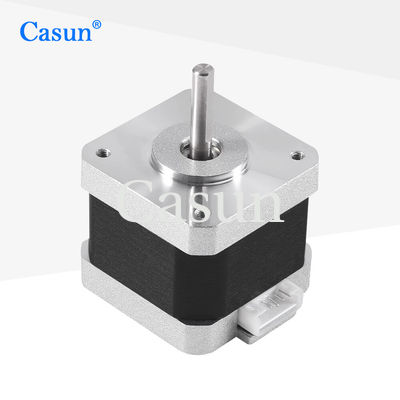

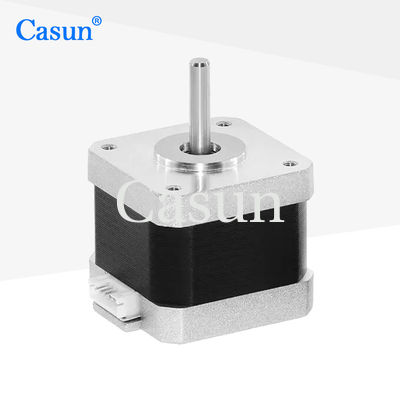

Ο σχεδιασμός των 42 mm σταπ κινητήρων τους επιτρέπει να χρησιμοποιούνται σε διαφορετικές διαμορφώσεις.
Γρήγορη ανταπόκριση σε αλλαγές στα εισερχόμενα σήματα, επιτυγχάνοντας γρήγορη εκκίνηση, στάση και αντίστροφη λειτουργία.
Χαρακτηριστικά:
Αγγελούδι. |
10,8 ° |
Μέγεθος σκελετού |
40 χιλιοστά |
Αριθμός φάσης |
Φάση 4 |
Κατηγοριοποιημένο ρεύμα |
1.2 Α |
Στροφή διατήρησης |
300 mN.m. |
Αντίσταση |
3.2 Ωμ |
Δυνατότητα επαγωγής |
30,0 mH |
Ινηρτία του περιστροφίου |
57 g-cm2 |
Βάρος του κινητήρα |
0.24 κιλά |
Αριθμός οδηγιών |
6 |
Σύνδεση |
Διαπολικό |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Σχήμα | Στροφή διατήρησης | Γωνία βήματος | Μέγεθος κινητήρα | Τύπος Άξονα | Κατηγοριοποιημένο ρεύμα |
42SHD4950 | 0.13N.m. | 10,8° | 20 χιλιοστά | D Άξονας 20 mm | 1.0Α |
42SHD4003 | 0.26N.m. | 10,8° | 34 χιλιοστά | D Άξονας 20 mm | 0.4Α |
42SHD0261 | 0.45N.m. | 10,8° | 40 χιλιοστά | D Άξονας 20 mm | 1.68Α |
42SHD4425 | 0.59N.m. | 10,8° | 48 χιλιοστά | D Άξονας 24 mm | 2.0Α |
42SHD4813 | 00,8 Ν.μ. | 10,8° | 60 χιλιοστά | D Άξονας 24 mm | 2.1Α |
Κατεβάστε
Κωδικοποιητής |
Φρένα |
Κουτί ταχυτήτων |
Άξονας |
Μας ελάτε σε επαφή με ανά πάσα στιγμή
