Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 39SHD4302-22 |
Η stepper 39mm μηχανή έχει μια υψηλότερη ροπή και μια ισχυρότερη σταθερότητα ροπής, που καθιστούν την κατάλληλη για τις εφαρμογές που απαιτούν ορισμένα φορτία.
Ικανοποιώντας τις καθολικές απαιτήσεις εφαρμογής, μπορεί να χρησιμοποιηθεί και για τις συμβατικές, χαμηλής ισχύος εφαρμογές και για τις εφαρμογές υψηλότερης δύναμης.
Χαρακτηριστικά γνωρίσματα:
Άγγελος βημάτων |
1.8 ° |
Μέγεθος Fram |
39 χιλ. |
Αριθμός φάσης |
2 - φάση |
Εκτιμημένο ρεύμα |
0,4 Α |
Κράτημα της ροπής |
220 mN.m |
Αντίσταση |
35 ωμ |
Αυτεπαγωγή |
45 mH |
Αδράνεια στροφέων |
20 γ-εκατ. ² |
Βάρος μηχανών |
0,18 κλ |
Αριθμός μολύβδων |
4 |
Σύνδεση |
Διπολικός |

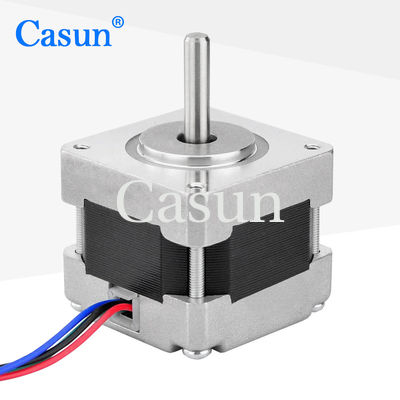

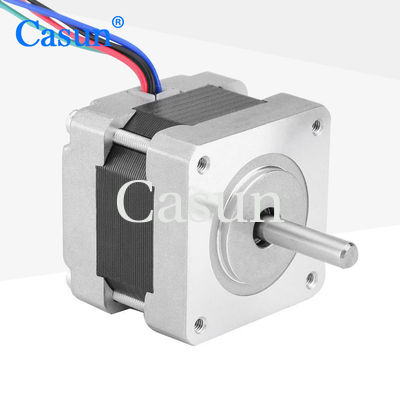

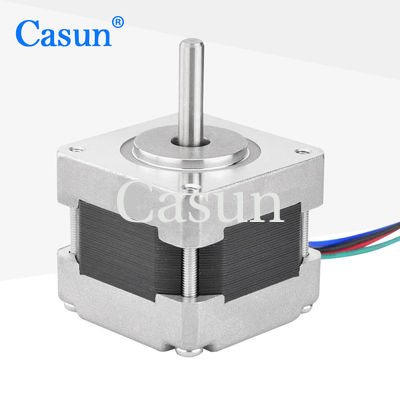

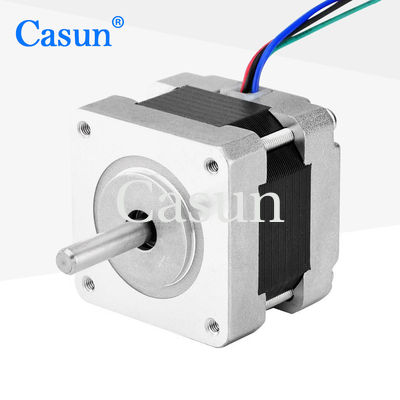

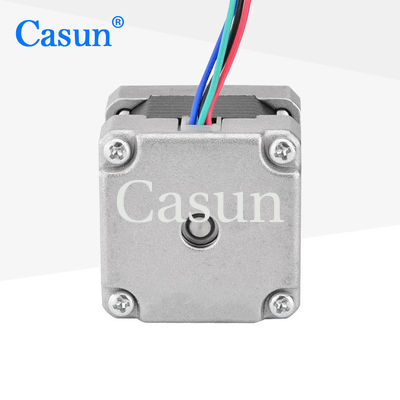

Εμφάνιση
Προδιαγραφές λειτουργίας
Γωνία βημάτων: 1.8°
Μέγιστη θερμοκρασία: 80°C μέγιστο
Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C
Θερμοκρασία -20 αποθήκευσης: °C σε 100°C
Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing
Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου
Αντίσταση μόνωσης: ωμ 100M σε 500 VDC
Διηλεκτρική δύναμη: 500 VDC για 1 λ.
Πρότυπο | Κράτημα της ροπής | Γωνία βημάτων | Μήκος μηχανών | Τύπος άξονα | Εκτιμημένο ρεύμα |
39shd0001-20 | 100mN.m | 1.8° | 20mm | Στρογγυλός άξονας 20mm |
0.48A |
39shd0504-20 | 100mN.m | 1.8° | 22mm | Στρογγυλός άξονας 20mm |
0.4A |
39shd0611-20 | 200mN.m | 1.8° | 25mm | Στρογγυλός άξονας 20mm |
0.4A |
39shd0302-20 | 220mN.m | 1.8° | 34mm | Στρογγυλός άξονας 20mm |
0.4A |
39SHD0401-24 | 220mN.m | 1.8° | 38mm | Στρογγυλός άξονας 24mm |
0.4A |
39SHD0801-24B | 220mN.m | 1.8° | 48mm | Άξονας Δ 24mm |
0.4A |
Μεταφορτώστε
Κωδικοποιητής |
Φρένο |
Κιβώτιο ταχυτήτων |
Άξονας |
