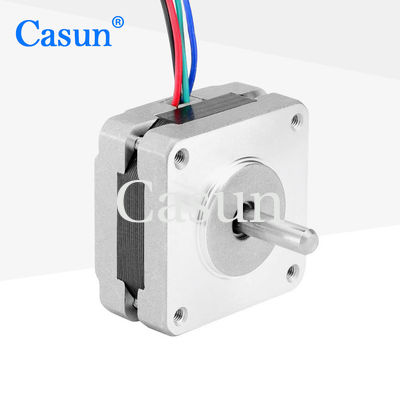

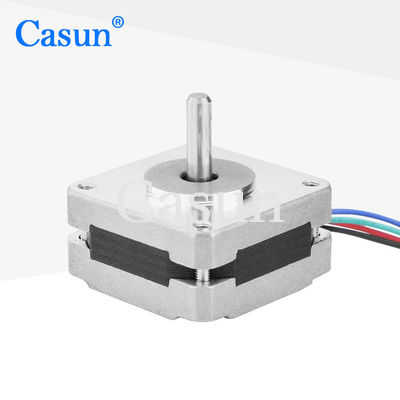

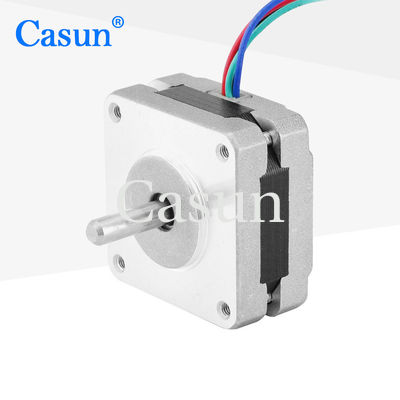

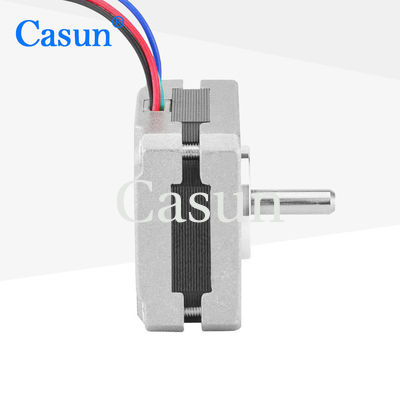

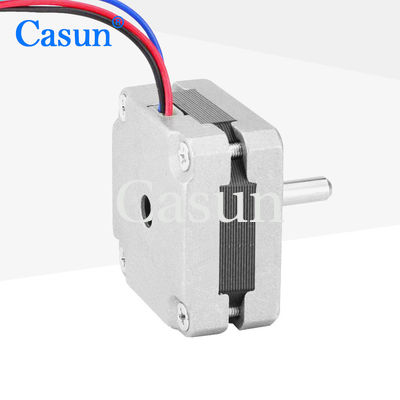

39x39x22mm 12V NEMA 17 Stepper μηχανή 100mN.M για το ρομπότ

39x39x22mm 12V NEMA 17 Stepper μηχανή 100mN.M για το ρομπότ

Ονομασία μάρκας:	Casun
Αριθμός μοντέλου:	39SHD4504-20
Επικαιροποίηση:	1 τεμ
Τιμή:	$4.14-$6.98
Όροι πληρωμής:	D/a, t/t, l/c, d/p
Δυνατότητα Προμήθειας:	40000+PCS+μήνας

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ROSH,ISO

Αγγελάκι:

1,8°

Ροπή συγκράτησης:

100mN.m

Ρεύμα:

0,4α

Μέγεθος κινητήρα:

22 mm

Στέλεχος:

Στρογγυλός άξονας 20mm μήκος

Προσαρμοσμένο:

Ο κινητήρας μπορεί να σχεδιαστεί και να κατασκευαστεί με εξατομικευμένο αίτημα.

Συσκευασία λεπτομέρειες:

Καρτόνι: 36x29x14cm

Δυνατότητα προσφοράς:

40000+PCS+μήνας

Επισημαίνω:

39x39x22mm 12V NEMA 17

Stepper 22mm 12V NEMA 17 μηχανή

Stepper ρομπότ NEMA 17 μηχανή

Περιγραφή προϊόντων

39x39x22mm 12V NEMA 17 Stepper Motor 100mN.M για ρομπότ

Η σειρά Hybrid Stepper Motor Series 39mm παρέχει ισχυρή ροπή συγκράτησης σε μια σειρά μεγεθών. Όταν χρησιμοποιείται με πρόγραμμα οδήγησης microstepping, μειώνει τους κραδασμούς και παράγει μεγαλύτερη ανάλυση βημάτων. Επιλέξτε από τις τυπικές εκδόσεις ή ζητήστε προσαρμοσμένες διαμορφώσεις.

Βασικά Χαρακτηριστικά

Διατίθεται σε μονοπολικές ή διπολικές εκδόσεις
Υβριδική κατασκευή stepper
Διατίθενται παραλλαγές ενός ή διπλού άξονα
Συμμόρφωση με CE και RoHS
Προσαρμοσμένες τροποποιήσεις διαθέσιμες κατόπιν αιτήματος

Προδιαγραφές κινητήρα

Προσδιορισμός	Αξία
Βήμα Γωνία	1,8°
Μέγεθος Πλαισίου	39 χλστ
Αριθμός Φάσης	2 Φάση
Ονομαστικό ρεύμα	0,4 Α
Ροπή συγκράτησης	100 mN.m
Αντίσταση	30 ohm
Επαγωγή	26 mH
Αδράνεια ρότορα	15 g-cm²
Βάρος κινητήρα	0,17 κιλά
Αριθμός οδηγών	4
Σύνδεση	Διπολικός

Εμφάνιση & Διαστάσεις

Προδιαγραφές Λειτουργίας

Γωνία βήματος:1,8°

Μέγιστη θερμοκρασία:80°C μέγιστο

Θερμοκρασία περιβάλλοντος:-20°C έως 50°C

Θερμοκρασία αποθήκευσης:-20°C έως 100°C

Εύρος υγρασίας:85% ή λιγότερο, χωρίς συμπύκνωση

Μόνωση μαγνητικού σύρματος:Κατηγορία Β 130°C

Αντοχή μόνωσης:100M Ohm στα 500 VDC

Διηλεκτρική αντοχή:500 VDC για 1 λεπτό

Διαθέσιμα μοντέλα

Μοντέλο	Ροπή συγκράτησης	Βήμα Γωνία	Μήκος κινητήρα	Τύπος άξονα	Ονομαστικό ρεύμα
39SHD0001-20	100mN.m	1,8°	20 mm	Στρογγυλός άξονας	0,48Α
39SHD0504-20	100mN.m	1,8°	22 mm	Στρογγυλός άξονας	0,4Α
39SHD0611-20	200mN.m	1,8°	25 mm	Στρογγυλός άξονας	0,4Α
39SHD0302-20	220mN.m	1,8°	34 χιλιοστά	Στρογγυλός άξονας	0,4Α
39SHD0401-24	220mN.m	1,8°	38 χιλιοστά	Στρογγυλός άξονας	0,4Α
39SHD0801-24B	220mN.m	1,8°	48 χιλιοστά	D Άξονας	0,4Α

Επιλογές προσαρμογής

Εάν ο τυπικός κινητήρας μας δεν μπορεί να καλύψει τις ανάγκες σας, μπορούμε να προσαρμόσουμε τον κινητήρα σύμφωνα με τις απαιτήσεις σας. Το προσαρμοσμένο περιεχόμενο περιλαμβάνει, αλλά δεν περιορίζεται σε ειδικούς άξονες, παραμέτρους περιέλιξης, διαστάσεις εγκατάστασης, καλώδια ηλεκτροδίων με ειδικές απαιτήσεις, συνδέσμους και άλλα.

Κωδικοποιητής

Φρένο

Κιβώτιο ταχυτήτων

Στέλεχος
