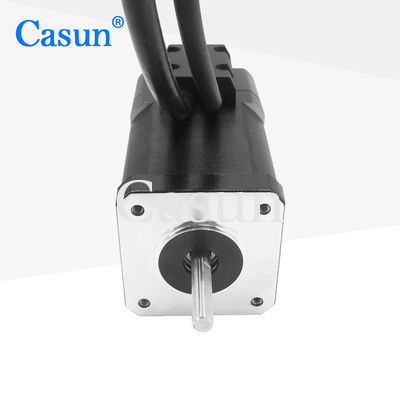

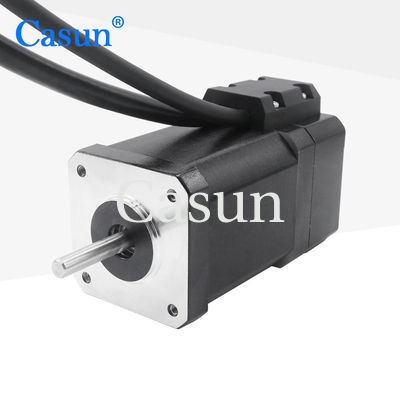

Η stepper 42 κλειστών βρόγχων μηχανή υιοθετεί έναν εξωτερικό ανατροφοδοτεί το σύστημα και έχει τη λειτουργία του ελέγχου κλειστών βρόγχων.
Αυτή η μέθοδος ελέγχου μπορεί πολύ να βελτιώσει τη σταθερότητα, την ακρίβεια, και τη χωρητικότητα φορτίων της μηχανής, και έχει την καλή δυναμική απάντηση.
Χαρακτηριστικά γνωρίσματα:
Άγγελος βημάτων
|
1.8 ° |
Μέγεθος Fram
|
42 χιλ. |
Αριθμός φάσης
|
2 - φάση |
Εκτιμημένο ρεύμα
|
1.5 Α |
Κράτημα της ροπής
|
860 mN.m |
Αντίσταση
|
3.5 Α.Μ. |
Αυτεπαγωγή
|
9.0 mH |
Αδράνεια στροφέων
|
102 γ-εκατ. ² |
Βάρος μηχανών
|
0,62 κλ |
Κωδικοποιητής Pulsh
|
2500 |
Σύνδεση
|
Διπολικός |
Μηχανή
Γωνία βημάτων: 1.8°
Μέγιστη θερμοκρασία: 80°C μέγιστο
Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C
Θερμοκρασία -20 αποθήκευσης: °C σε 100°C
Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing
Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου
Αντίσταση μόνωσης: ωμ 100M σε 500 VDC
Διηλεκτρική δύναμη: 500 VDC για 1 λ.
Κωδικοποιητής
Τάση: 5 β
Παραγωγή: Α + Α - Β + Β - Ζ + Ζ -
Πρότυπο | Κράτημα της ροπής | Γωνία βημάτων | Μήκος | Τύπος άξονα | Εκτιμημένο ρεύμα |
42SHD4950 | 0.13N.m | 1.8° | 20mm | Δ άξονας-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | Δ άξονας-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | Δ άξονας-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | Δ άξονας-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | Δ άξονας-24mm | 2.1A |
