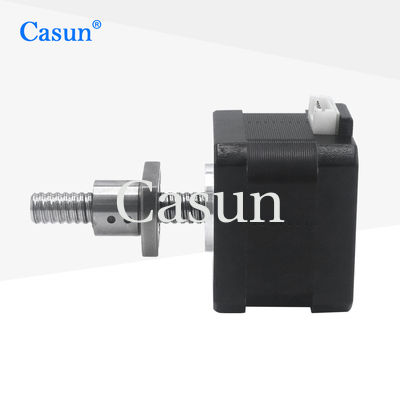

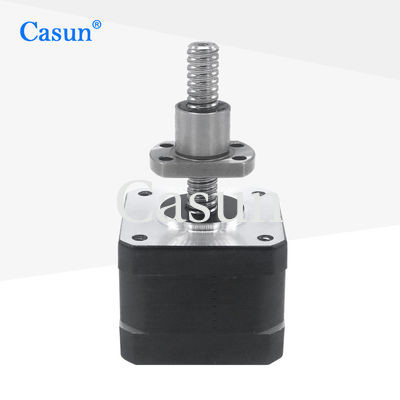

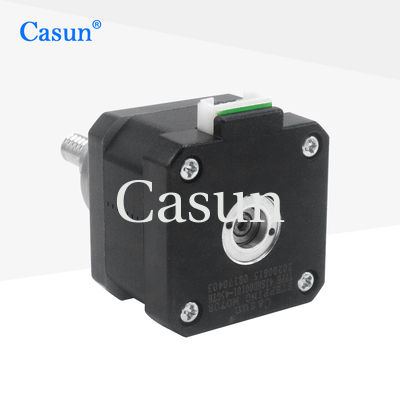

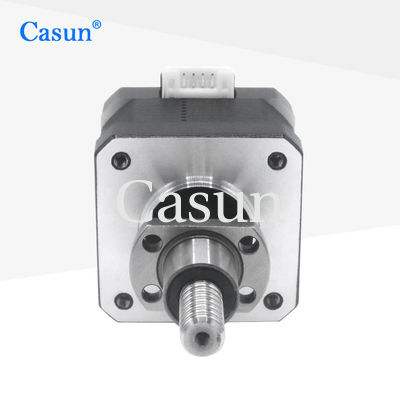

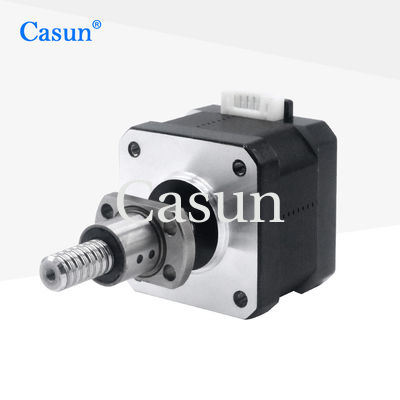

Η δομή κίνησης βιδών σφαιρών NEMA 17 έχει τη χαμηλή της τριβής αντίσταση.
Μπορεί να επιτύχει την υψηλότερη αποδοτικότητα μετακίνησης και τη μηχανική αποδοτικότητα, και είναι επίσης συμβάλλον στη μείωση της κατανάλωσης ενέργειας του συστήματος κίνησης.
Χαρακτηριστικά γνωρίσματα:
Άγγελος βημάτων
|
1.8 ° |
Μέγεθος Fram
|
42 χιλ. |
Αριθμός φάσης
|
2 - φάση |
Εκτιμημένο ρεύμα
|
1.68A |
Κράτημα της ροπής
|
320 mN.m |
Αντίσταση
|
1.5 Α.Μ. |
Αυτεπαγωγή
|
2.5 mH |
Αδράνεια στροφέων
|
38 γ-εκατ. ² |
Βάρος μηχανών
|
0,23 κλ |
Βίδα μολύβδου
|
Βίδα SFK0802 σφαιρών |
Σύνδεση
|
Διπολικός |
Γωνία βημάτων: 1.8°
Μέγιστη θερμοκρασία: 80°C μέγιστο
Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C
Θερμοκρασία -20 αποθήκευσης: °C σε 100°C
Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing
Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου
Αντίσταση μόνωσης: ωμ 100M σε 500 VDC
Διηλεκτρική δύναμη: 500 VDC για 1 λ.
Ακτινωτό παιχνίδι άξονων: 0.02Max. (450g-φορτίο)
Αξονικό παιχνίδι άξονων: 0.08Max. (450g-φορτίο)
Μέγιστη ακτινωτή δύναμη: 28N (20mm από τη φλάντζα)
Μέγιστη αξονική δύναμη): 10N
Πρότυπο | Κράτημα της ροπής | Γωνία βημάτων | Μήκος μηχανών | Τύπος άξονα | Εκτιμημένο ρεύμα |
42SHD4950 | 0.13N.m | 1.8° | 20mm | Δ άξονας-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | Δ άξονας-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | Δ άξονας-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | Δ άξονας-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | Δ άξονας-24mm | 2.1A |
