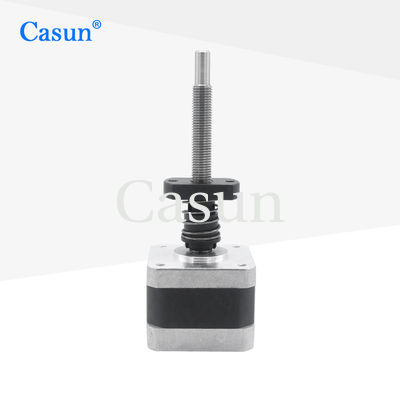

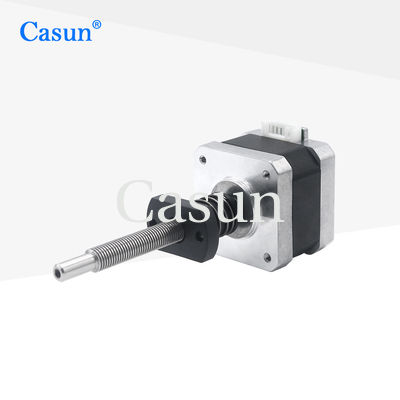

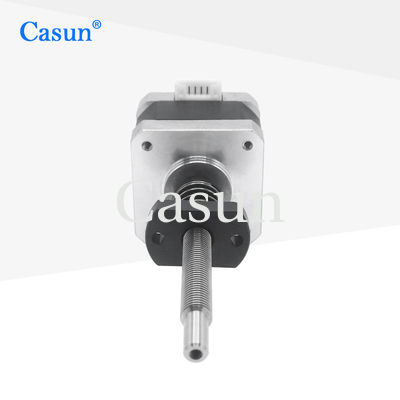

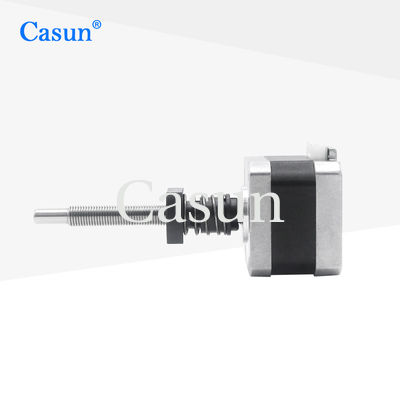

Αιχμάλωτη Stepper 34mm NEMA 17 μηχανή με τη βίδα μολύβδου 42mm γραμμική μηχανή βημάτων

Αιχμάλωτη Stepper 34mm NEMA 17 μηχανή με τη βίδα μολύβδου 42mm γραμμική μηχανή βημάτων

Ονομασία μάρκας:	Casun
Αριθμός μοντέλου:	42SHD0034-81NP
Επικαιροποίηση:	1PC
Τιμή:	$9.68-$14
Όροι πληρωμής:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ROSH,ISO

Προσαρμοσμένο:

Ο κινητήρας μπορεί να σχεδιαστεί και να κατασκευαστεί με εξατομικευμένο αίτημα.

Προσαρμοσμένο:

Ο κινητήρας μπορεί να σχεδιαστεί και να κατασκευαστεί με εξατομικευμένο αίτημα.

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο: 38x29xc14m

Επισημαίνω:

Αιχμάλωτος 34mm NEMA 17

Stepper 34mm NEMA 17 μηχανή

μηχανή βημάτων 42mm γραμμική

Περιγραφή προϊόντων

Η δομή βιδωτής κίνησης του κινητήρα εξωτερικής βίδας μετάδοσης κίνησης 42 mm μπορεί να δημιουργήσει μεγαλύτερη ροπή, κατάλληλη για εφαρμογές που απαιτούν υψηλή ροπή και σταθερότητα.

Η δομή του κοχλία μπορεί να μειώσει την αντίστροφη περιστροφή του κινητήρα όταν σταματά, κάτι που μπορεί να βελτιώσει την ακρίβεια και την αξιοπιστία του ελέγχου.

Χαρακτηριστικά:

Διατίθενται διπολικές ή μονοπολικές εκδόσεις
Υβριδική κατασκευή stepper
Ζητούνται αντιπρόσωποι!!
Οι μηχανικοί μας θα έρθουν σε επαφή εντός 48 ωρών για να παρέχουν την καλύτερη λύση
Ιδρύθηκε στην Κίνα για 12 χρόνια και έχει εξυπηρετήσει περισσότερους από 800 πελάτες

Διαστάσεις

Προδιαγραφές κινητήρα

Βήμα Άγγελος	1,8°
Μέγεθος καρέ	42 χλστ
Αριθμός Φάσης	2 Φάση
Ονομαστικό ρεύμα	1,28Α
Ροπή συγκράτησης	300 mN.m
Αντίσταση	5,0 χμ
Επαγωγή	6,2 mH
Αδράνεια ρότορα	38 g-cm²
Βάρος κινητήρα	0,22 κιλά
Μολύβδινη βίδα	Tr8X1
Σύνδεση	Διπολικός

Προδιαγραφές Λειτουργίας

Γωνία βήματος: 1,8°

Μέγιστη θερμοκρασία :80°C μέγιστη

Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C

Θερμοκρασία αποθήκευσης -20: °C έως 100 °C

Εύρος υγρασίας (%): 85% ή λιγότερο, χωρίς συμπύκνωση

Μόνωση μαγνητικού σύρματος: Κατηγορία B 130 μοίρες C

Αντίσταση μόνωσης: 100M Ohm στα 500 VDC

Διηλεκτρική Αντοχή: 500 VDC για 1 λεπτό

Ακτινική αναπαραγωγή άξονα: 0,02 Μέγ.(450 γρ.)

Αξονική αναπαραγωγή άξονα: 0,08 Μέγ.(450 γρ.)

Μέγιστη.ακτινική δύναμη:28N (20mm από τη φλάντζα)

Μέγιστη.αξονική δύναμη):10Ν

Καμπύλες ροπής

Υπομοντέλα

Μοντέλο	Ροπή συγκράτησης	Βήμα Γωνία	Μήκος κινητήρα	Τύπος άξονα	Ονομαστικό ρεύμα
42SHD4950	0,13 Nm	1,8°	20 mm	D Άξονας-20mm	1,0Α
42SHD4003	0,26 Nm	1,8°	34 χιλιοστά	D Άξονας-20mm	0,4Α
42SHD0261	0,45 Nm	1,8°	40 χλστ	D Άξονας-20mm	1,68Α
42SHD4425	0,59 Nm	1,8°	48 χιλιοστά	D Άξονας-24mm	2,0Α
42SHD4813	0,8 Nm	1,8°	60 mm	D Άξονας-24mm	2.1Α

Μήκος σώματος	Διάμετρος βίδας	Πίσσα	Μήκος βίδας
20 χλστ 34 χλστ 40 χλστ 48 χλστ 60 χλστ	5	2	20-1000 χλστ
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Κατεβάστε

Εάν ο τυπικός κινητήρας μας δεν μπορεί να καλύψει τις ανάγκες σας,

μπορούμε να προσαρμόσουμε τον κινητήρα σύμφωνα με τις ανάγκες σας

Το προσαρμοσμένο περιεχόμενο περιλαμβάνει αλλά δεν περιορίζεται σε ειδικούς άξονες, παραμέτρους περιέλιξης, διαστάσεις εγκατάστασης, καλώδια μολύβδου με ειδικές απαιτήσεις, συνδέσμους κ.λπ.

Επιλογές:
Κωδικοποιητής |Φρένο |Κιβώτιο ταχυτήτων |Αξονας

Αιχμάλωτη Stepper 34mm NEMA 17 μηχανή με τη βίδα μολύβδου 42mm γραμμική μηχανή βημάτων 1

Παρακαλώ κάντε κλικ στο "Λάβετε μια προσφοράκουμπί " παρακάτω για να μας πείτε τις απαιτήσεις σας.
