Place of Origin | CHINA |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 42SHD4419-51G |

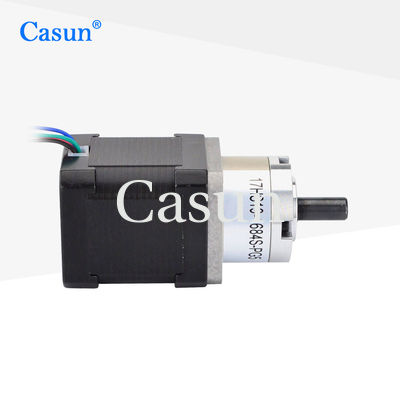

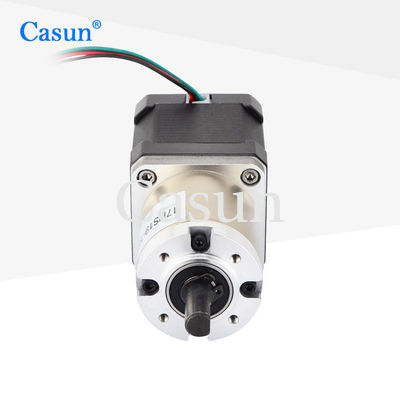

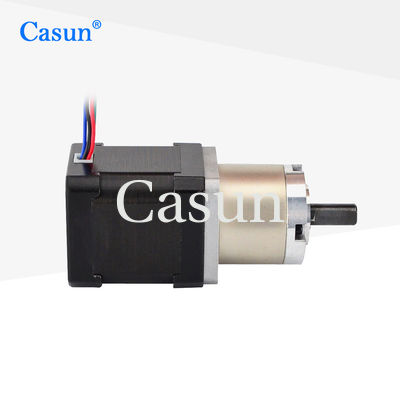

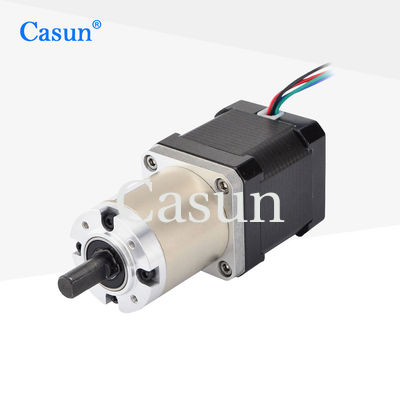

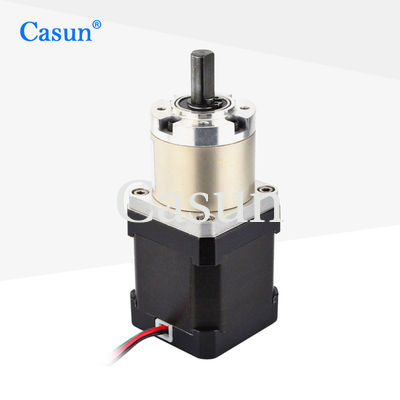

Ο βηματικός κινητήρας επιβράδυνσης 42 mm συνδυάζει τα χαρακτηριστικά των βηματικών κινητήρων και των μειωτήρων, επιτρέποντας τον ακριβή έλεγχο θέσης και είναι κατάλληλος για εφαρμογές που απαιτούν τοποθέτηση υψηλής ακρίβειας.
Ο έλεγχος ανοιχτού βρόχου εξαλείφει την ανάγκη για ανάδραση θέσης, μειώνοντας έτσι την κατανάλωση ενέργειας.
Χαρακτηριστικά:
Βήμα Άγγελος
|
1,8° |
Μέγεθος καρέ
|
42 χλστ |
Αριθμός Φάσης
|
2 Φάση |
Ονομαστικό ρεύμα
|
1,68 Α |
Ροπή συγκράτησης
|
440 mN.m |
Αντίσταση
|
1,65 χμ |
Επαγωγή
|
2,8 mH |
Αδράνεια ρότορα
|
38 g-cm² |
Βάρος κινητήρα
|
0,56 κιλά |
Σχέση μείωσης μετάδοσης
|
50,9:1 |
Σύνδεση
|
Διπολικός |
Μοτέρ
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία :80°C μέγιστη
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20: °C έως 100 °C
Εύρος υγρασίας (%): 85% ή λιγότερο, χωρίς συμπύκνωση
Μόνωση μαγνητικού σύρματος: Κατηγορία B 130 μοίρες C
Αντίσταση μόνωσης: 100M Ohm στα 500 VDC
Διηλεκτρική Αντοχή: 500 VDC για 1 λεπτό
Κιβώτιο ταχυτήτων
Υλικό στέγασης: Μέταλλο
Ρουλεμάν στην έξοδο: Ρουλεμάν
Μέγιστο Ακτινικό Φορτίο (12mm από τη φλάντζα):≤80N
Μέγιστο αξονικό φορτίο άξονα:≤30N
Ακτινικό παιχνίδι άξονα (κοντά στη φλάντζα):≤0,06mm
Αξονικό παιχνίδι άξονα:≤0,3mm
Αντίστροφη κίνηση σε No-load:1,5°
Μήκος κινητήρα | Μήκος κιβωτίου ταχυτήτων | Raio | Αποδοτικότητα | ||
34 χλστ 40 χλστ 48 χλστ 60 χλστ |
27,2 χλστ | 3.71 | 90% | ||
5.18 | |||||
35 χλστ | 13,76 | 80% | |||
19.2 | |||||
26.8 | |||||
42,7 χλστ | 51 | 70% | |||
71 | |||||
99,5 | |||||
139 |
