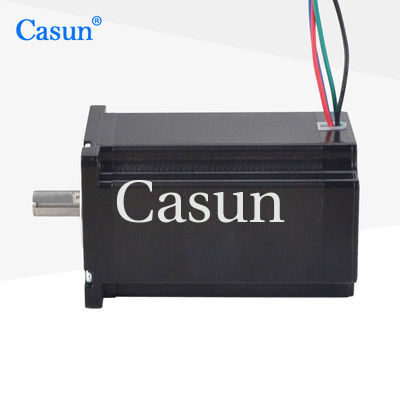

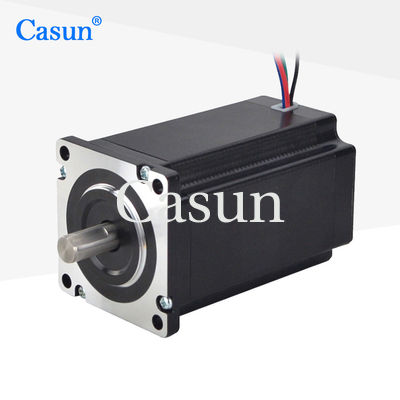

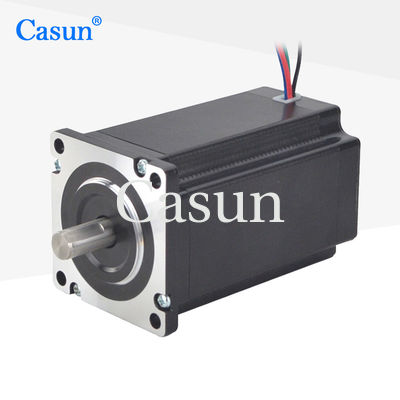

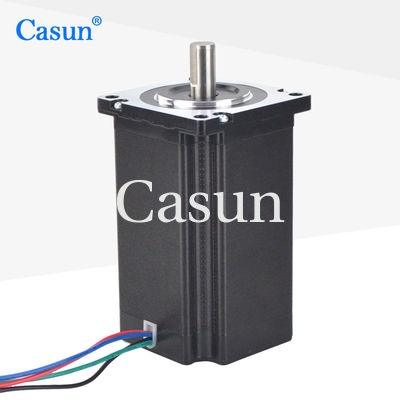

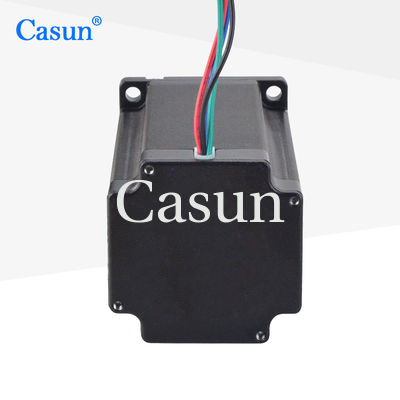

Ο βηματικός κινητήρας 60 mm έχει μεγάλο όγκο και μπορεί να αντέξει μεγάλα φορτία.
Χρησιμοποιείται ευρέως σε τομείς που απαιτούν βαριά φορτία και έλεγχο υψηλής ακρίβειας, όπως εργαλειομηχανές CNC, ηλεκτρονικός εξοπλισμός κ.λπ.
Χαρακτηριστικά:
Βήμα Άγγελος
|
1,8° |
Μέγεθος καρέ
|
60 χλστ |
Αριθμός Φάσης
|
2 Φάση |
Ονομαστικό ρεύμα
|
4,0 Α |
Ροπή συγκράτησης
|
4000mN.m |
Αντίσταση
|
0,93 χμ |
Επαγωγή
|
3,5 mH |
Αδράνεια ρότορα
|
1000 g-cm² |
Βάρος κινητήρα
|
1 κιλό |
Αριθμός οδηγών
|
4 |
Σύνδεση
|
Διπολικός |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία :80°C μέγιστη
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20: °C έως 100 °C
Εύρος υγρασίας (%): 85% ή λιγότερο, χωρίς συμπύκνωση
Μόνωση μαγνητικού σύρματος: Κατηγορία B 130 μοίρες C
Αντίσταση μόνωσης: 100M Ohm στα 500 VDC
Διηλεκτρική Αντοχή: 500 VDC για 1 λεπτό
Μοντέλο | Κράτημα Ροπή |
Βαθμολογήθηκε Ρεύμα |
Αντίσταση ανά φάση |
Επαγωγή ανά φάση |
Αναστολή ροπή |
Στροφείο αδράνεια |
Οδηγω σύρμα |
Μοτέρ μήκος |
mN.m | ΕΝΑ | Ω | mH | mN.m | g.cm² | Οχι. | mm | |
60SHD4201 | 650 | 0,6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0,75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1,55 | 3.7 | 120 | 580 | 4 |
