Τόπος καταγωγής | ΚΙΝΑ |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | P35SHD4150-257T4 |

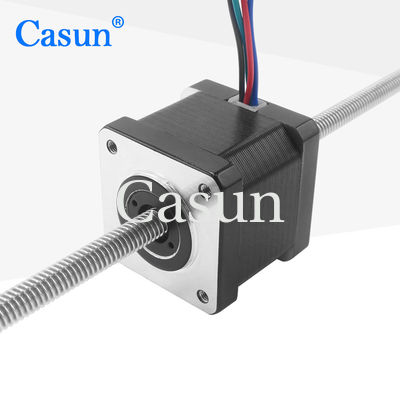

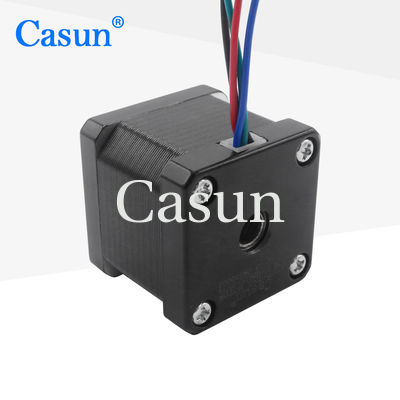

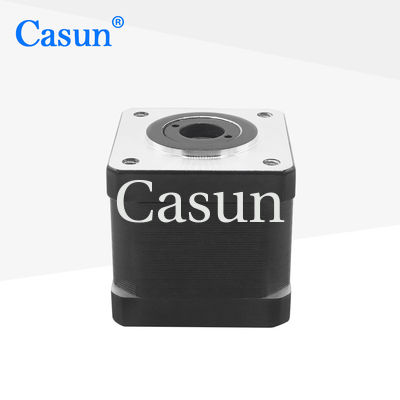

Σε μια σειρά των μεγεθών, η 35mm υβριδική Stepper σειρά μηχανών παρέχει την ισχυρή ροπή εκμετάλλευσης.
Για να ελαττώσει τη δόνηση και να παραγάγει ένα μεγαλύτερο ψήφισμα βημάτων, χρήση με έναν microstepping οδηγό.
Επιλέξτε μια τυποποιημένη έκδοση ή ζητήστε μια ειδικά διαμορφωμένη έκδοση.
Χαρακτηριστικά γνωρίσματα:
Άγγελος βημάτων
|
1.8 ° |
Μέγεθος Fram
|
35 χιλ. |
Αριθμός φάσης
|
2 - φάση |
Εκτιμημένο ρεύμα
|
1.0A |
Κράτημα της ροπής
|
190 mN.m |
Αντίσταση
|
3.5 Α.Μ. |
Αυτεπαγωγή
|
3.6 mH |
Αδράνεια στροφέων
|
20 γ-εκατ. ² |
Βάρος μηχανών
|
0,18 κλ |

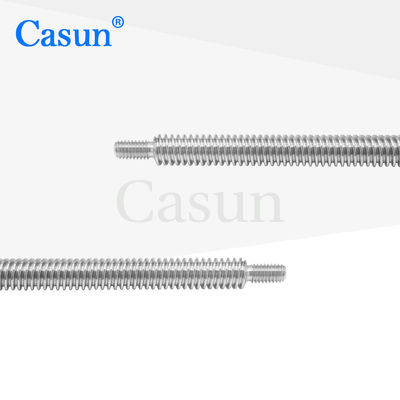

Βίδα μολύβδου
|
Tr6.35X2.4384 |
Σύνδεση
|
Διπολικός |
Γωνία βημάτων: 1.8°
Μέγιστη θερμοκρασία: 80°C μέγιστο
Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C
Θερμοκρασία -20 αποθήκευσης: °C σε 100°C
Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing
Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου
Αντίσταση μόνωσης: ωμ 100M σε 500 VDC
Διηλεκτρική δύναμη: 500 VDC για 1 λ.
Ακτινωτό παιχνίδι άξονων: 0.02Max. (450g-φορτίο)
Αξονικό παιχνίδι άξονων: 0.08Max. (450g-φορτίο)
Μέγιστη ακτινωτή δύναμη: 28N (20mm από τη φλάντζα)
Μέγιστη αξονική δύναμη): 10N
Πρότυπο | Κράτημα της ροπής | Γωνία βημάτων | Μήκος | Τύπος άξονα | Εκτιμημένο ρεύμα |
35shd0307-20 | 80mN.m | 1.8° | 20mm | Στρογγυλός άξονας 20mm |
0.4A |
35shd0001-20 | 100mN.m | 1.8° | 26mm | Στρογγυλός άξονας 20mm |
0.4A |
35SHD0102-20B | 150mN.m | 1.8° | 34mm | Δ άξονας-20mm | 0.75A |
35SHD0801-20B | 280mN.m | 1.8° | 40mm | Δ άξονας-20mm | 0.5A |
Μήκος σώματος | Διάμετρος της βίδας | Πίσσα | Μήκος της βίδας | ||
20 χιλ. 26 χιλ. 34 χιλ. 40 χιλ. 50 χιλ. |
5 | 2 | 20-1000 χιλ. | ||
4 | |||||
5.56 | 9.7536 | ||||
6.35 | 6.35 | ||||
6.5 | 3 | ||||
8 | 2 | ||||
M5 | 1.6 | ||||
